Обмежувачі перенапруги

Лічильники імпульсів SC 12 і SC 13

Лічильники імпульсів компанії «Тайко Електронікс Боуторп» призначені для роботи з ОПН будь-яких виробників. Лічильник SC 12 має тільки одну функцію – підрахунок імпульсів; лічильник SC 13 – додатково вимірює струм витоку. Обидва типи лічильників можуть поставлятися з допоміжними контактами для схем сигналізації. В такому випадку в позначенні лічильника додаються літери АС.

Аналоговий прилад вимірює струм, що проходить через ОПН, і струми витоку по поверхні корпусу ОПН. Значні зміни в показаннях приладу з моменту його установки свідчать про пошкодження ОПН чи про забруднення поверхні корпусу.

Лічильники не потребують додаткового живлення та призначенні для встановлення в ланцюзі заземлення кожного ОПН. Лічильник SC 12 може бути встановлений в загальний ланцюг заземлення ОПН всіх трьох фаз. Прилади поміщені в литі алюмінієві глухозпаянні коробки, які повністю герметичні. Коробки мають антикорозійне покриття.

У випадку замовлення ОПН Тайко Електронікс з лічильником імпульсів артикул ОПН виглядає наступним чином:

ххххх-2 - SC 12
ххххх-5 - SC 13
ххххх-8 - SC 13/AC

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Обмежувачі перенапруги на високу напругу 2 класу розряду лінії

Всі ОПН виготовляються з варісторних дисків (ZnO) високої якості. Ці диски володіють чудовими тепловими та струмовоми характеристиками, які досягаються за рахунок гарантованої гомогенності внутрішньої структури, внаслідок чого ОПН мають наступні якості:
- підвищений рівень допустимих напруг;
- вибухобезпечність, відсутність осколків, що розлітаються при дії аномально великих рівнів струму;
- висока пропускна здатність.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Обмежувачі перенапруги на високу напругу 3 класу розряду лінії

Всі ОПН виготовляються з варісторних дисків (ZnO) високої якості. Ці диски володіють чудовими тепловими та струмовоми характеристиками, які досягаються за рахунок гарантованої гомогенності внутрішньої структури, внаслідок чого ОПН мають наступні якості:
- підвищений рівень допустимих напруг;
- вибухобезпечність, відсутність осколків, що розлітаються при дії аномально великих рівнів струму;
- висока пропускна здатність.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

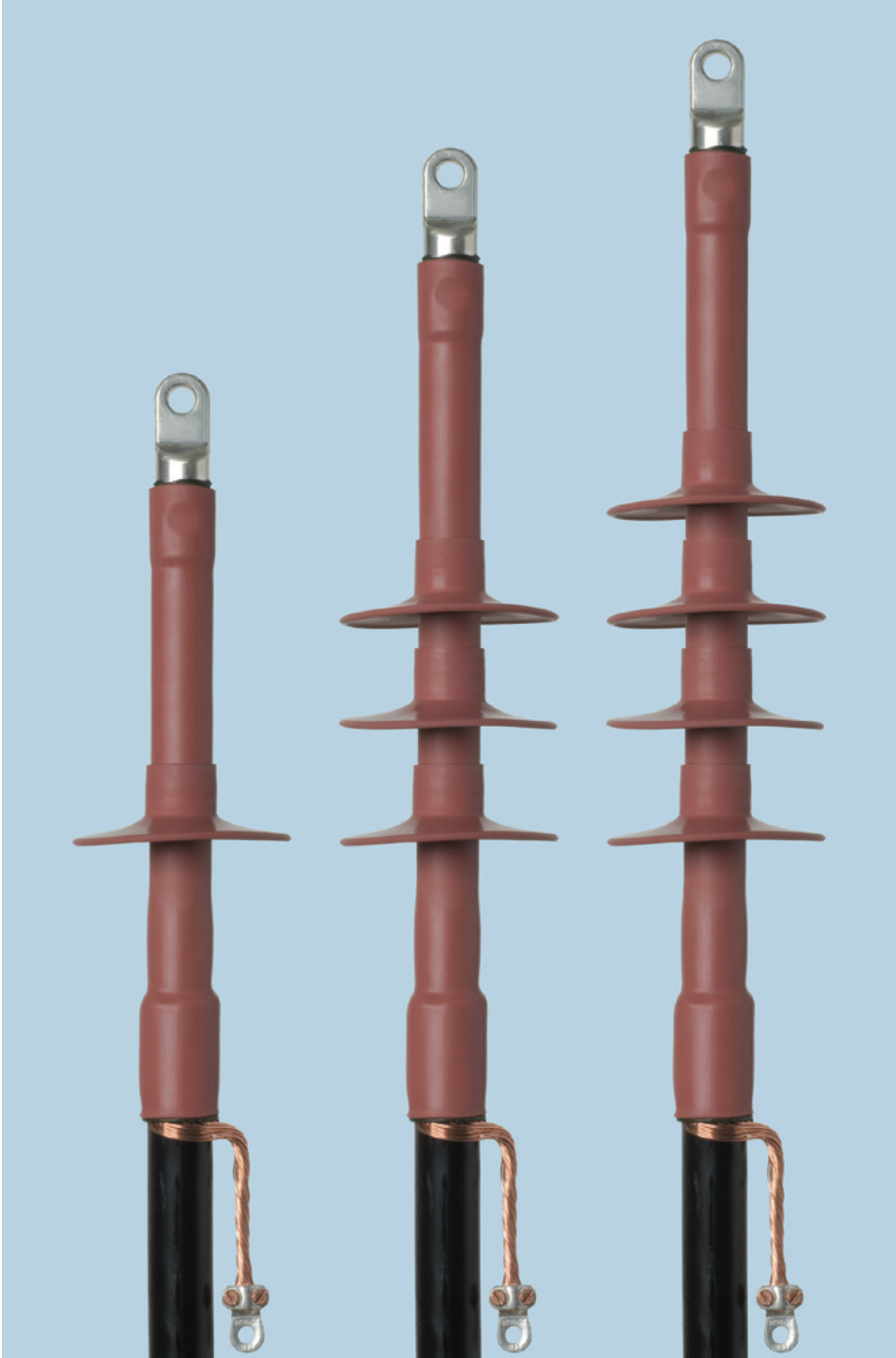

Кінцеві муфти POLT внутрішньої та зовнішньої установки для екранованих одножильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ

Для екранованих одножильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ, наприклад: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R та ін.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

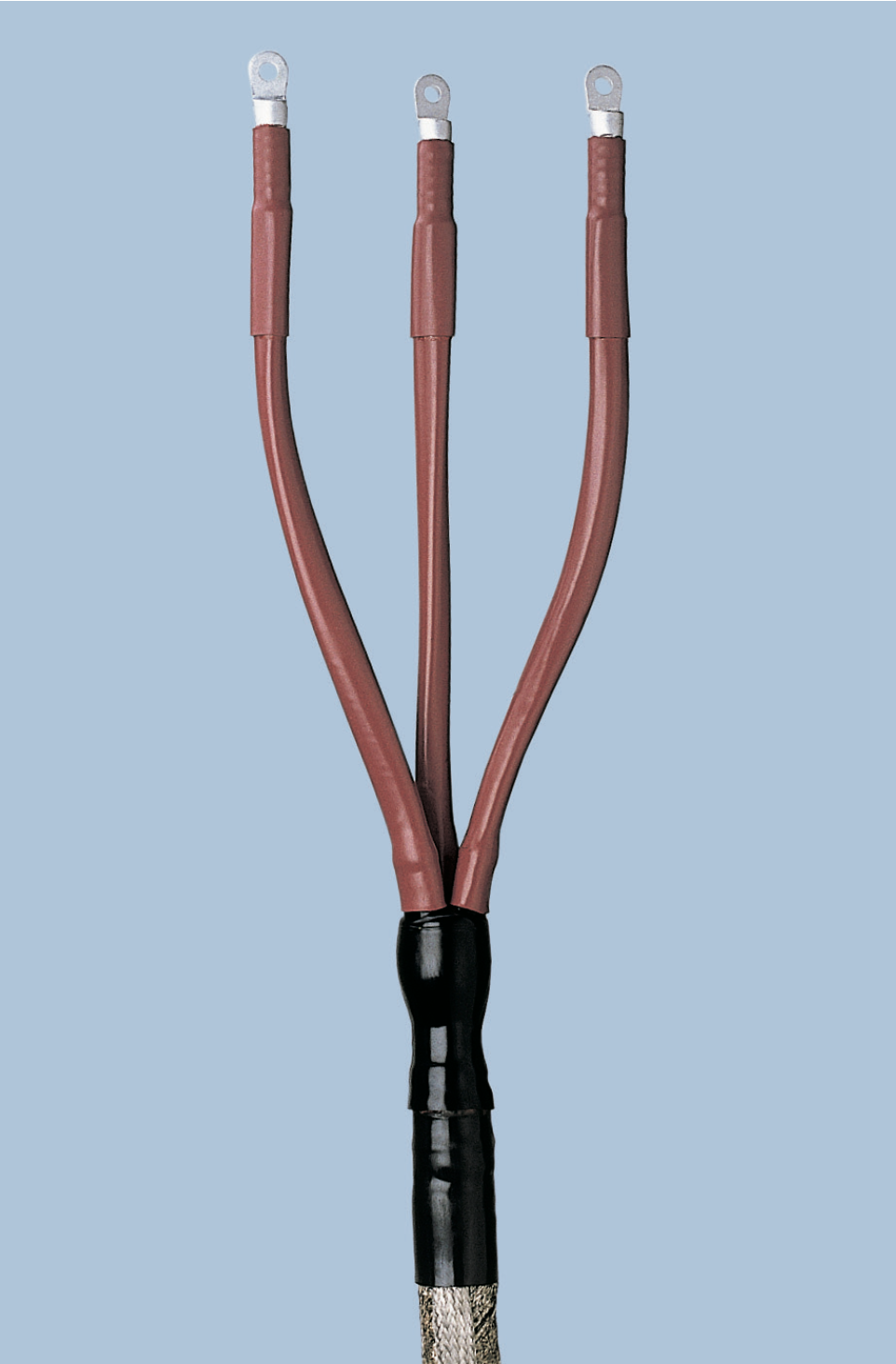

Кінцеві муфти POLT внутрішньої та зовнішньої установки для екранованих трьохжильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ

Для екранованих трьохжильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ, з бронею чи без броні, чи мідним стрічковим екраном наприклад: АПвП, АПвВ, АПвБбШпв, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XSY, N2XSEY, N(A)2XS2Y, 2XSEYBY, AHXCMK-WTC, RG70RNR

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

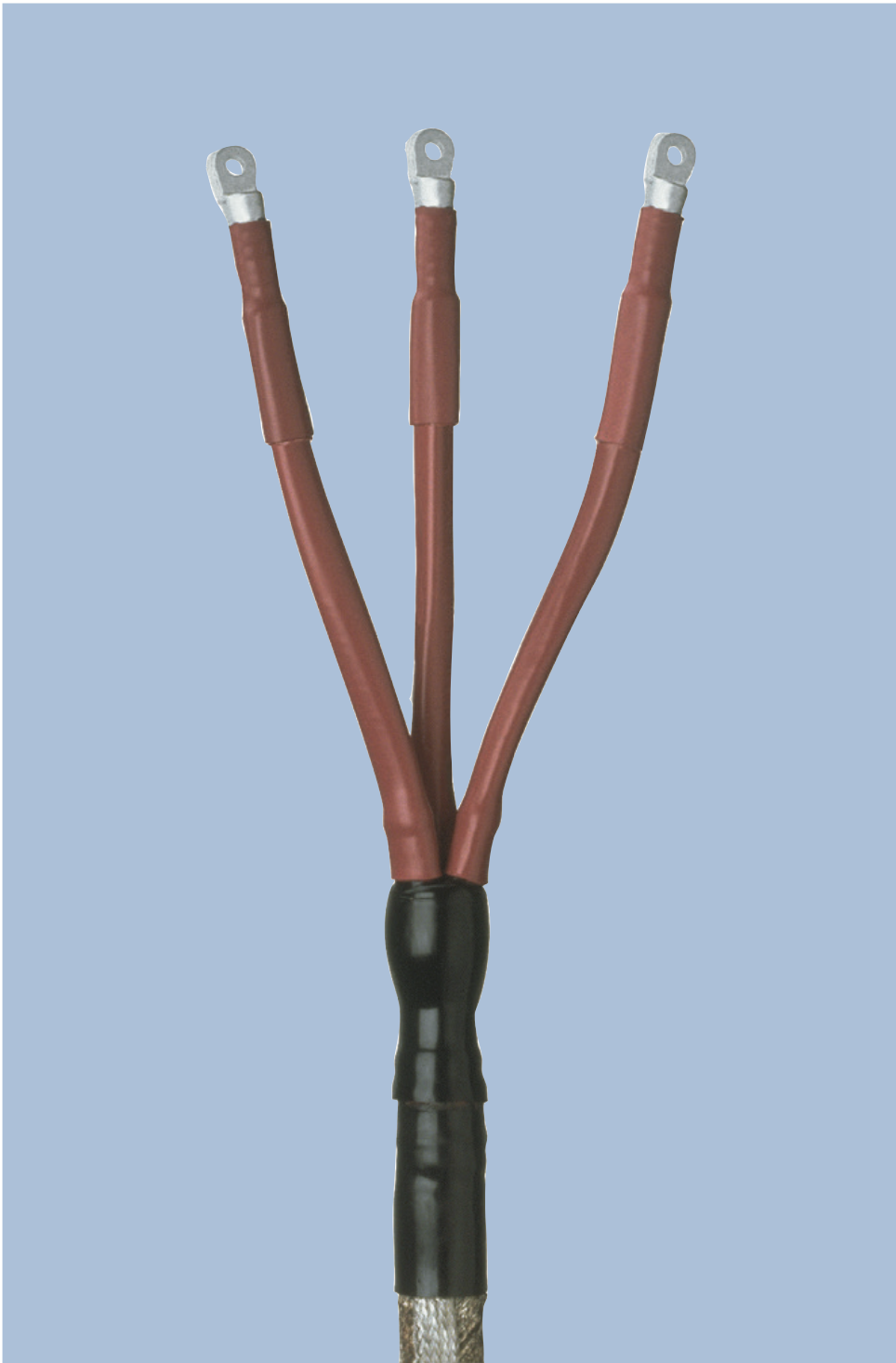

Кінцеві муфти GUST внутрішньої та наружної установки для 3-жильних кабелів з бумажною ізоляцією в загальній оболочці напругою 6 та 10 кВ

Для 3-жильных кабелів з бумажною ізоляцією та загальною алюмінієвою чи свинцевою оболочкою напругою 6 та 10 кВ, наприклад: АСБ, ААБУ, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, N(A)KBA, N(A)KLEY.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

Відео монтажу муфти GUST

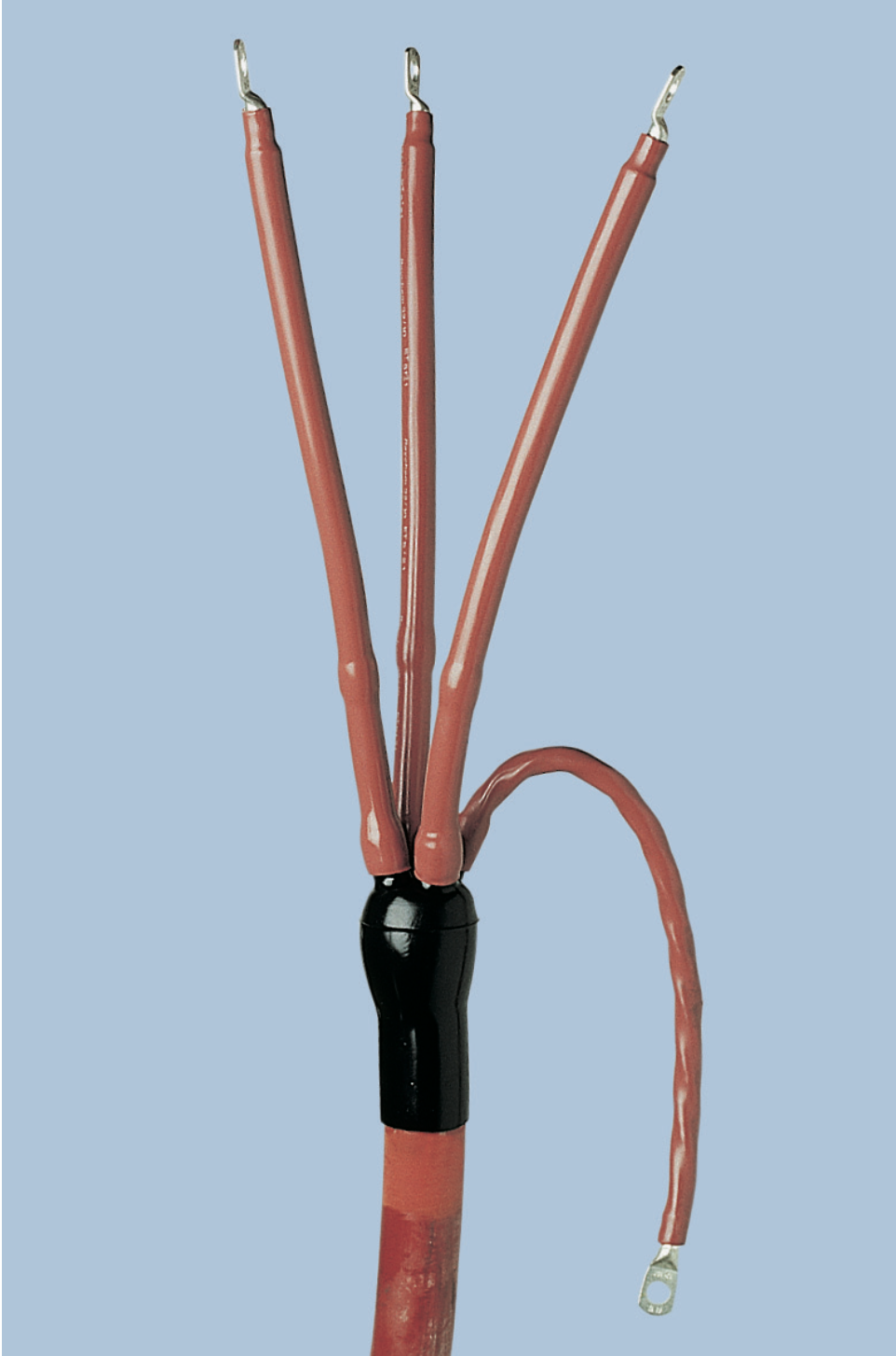

Кінцеві муфти EMKT внутрішньої та зовнішньої установки для гнучких екранованих кабелів з гумовою ізоляцією напругою 6 кВ

Для гнучких екранованих кабелів з гумовою ізоляцією напругою 6 кВ, наприклад: КГЭ, КГпЭ, NYHSSYCY, NTS, NSS

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

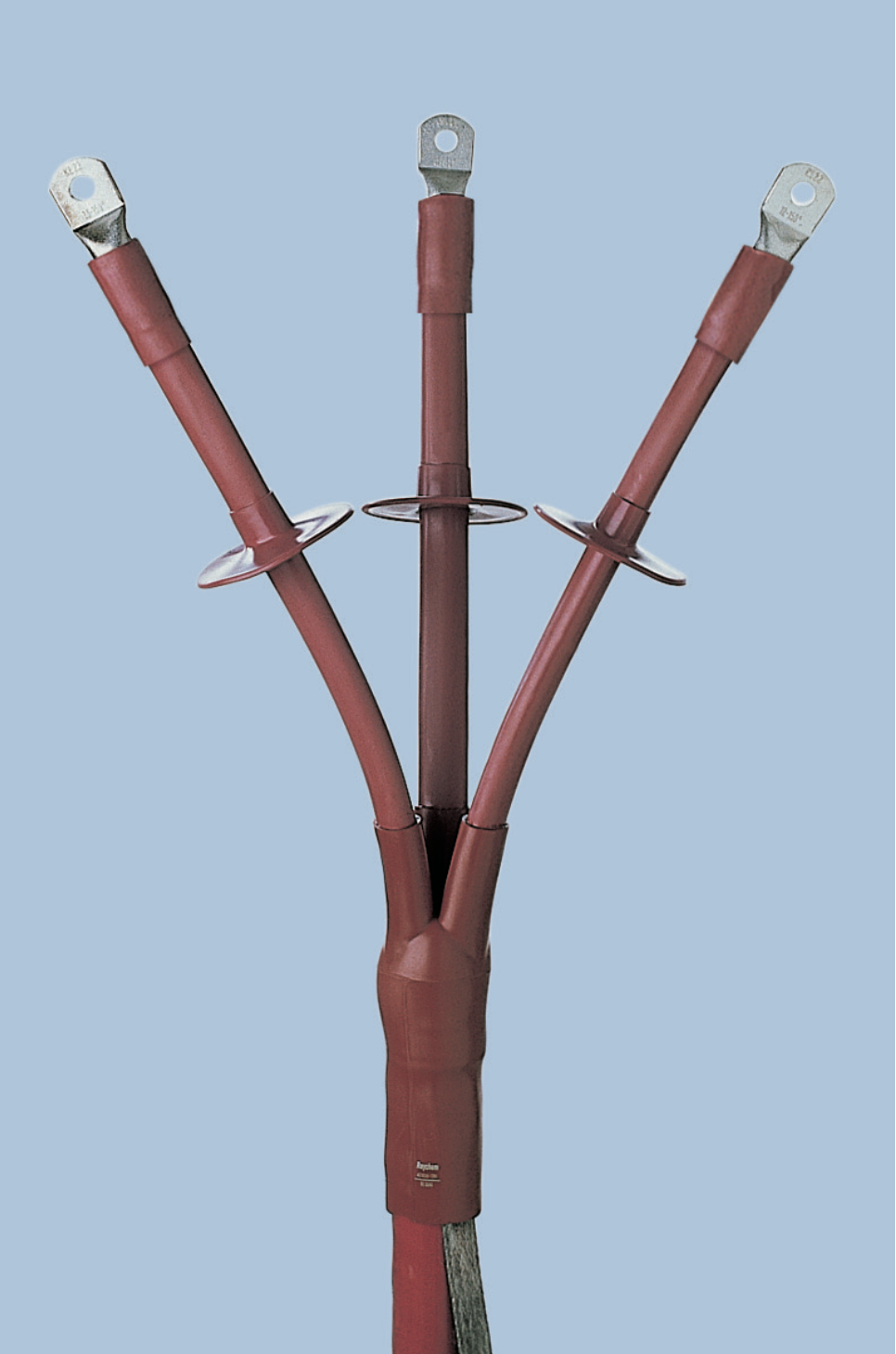

Кінцеві муфти EPKT внутрішньої та зовнішньої установки для трьохжильних неекранованих кабелів з пластмасовою ізоляцією напругою 6 кВ

Для трьохжильних кабелів з пластмасовою ізоляцією без напівпровідного екрану з бронею чи мідним стрічковим екраном напругою 6 кВ, наприклад: АВВГ, ВВБбШв, ВВБ, NYSY, NAYSEY

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

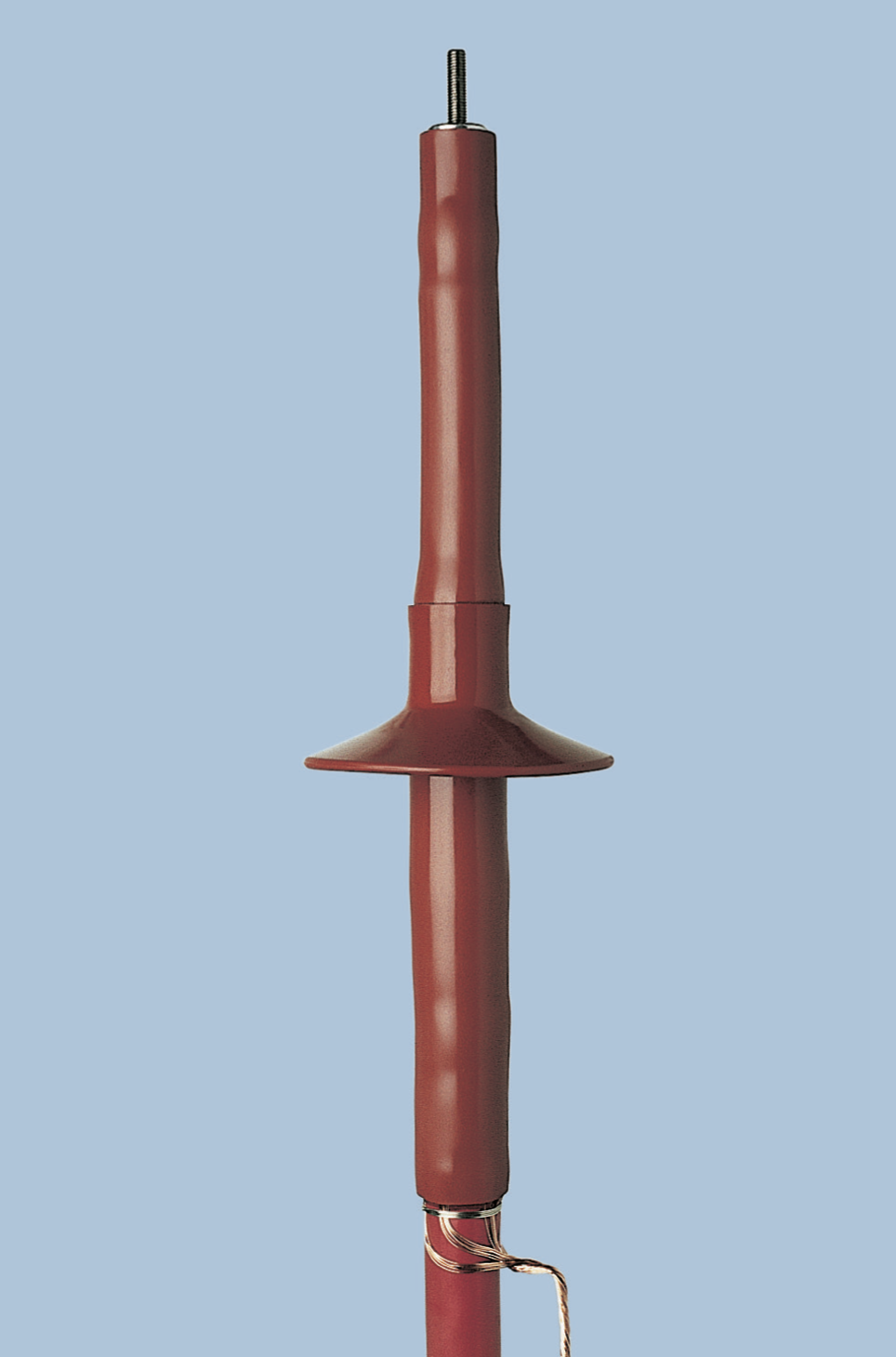

Кінцеві муфти FCEV для кабелів з пластмасовою ізоляцією для електрофільтрів напругою до 150 кВ постійного струму

Для екранованих одножильних кабелів з пластмасовою ізоляцією з дротяним чи металевим стрічковим екраном, перерізом жил від 35мм² до 240 мм² та зовнішнім діаметром ізоляції в діапазоні від 26 мм до 52 мм. Кабелі, що використовуються на напругу 72,5, 111 и 150 кВ, як правило, відповідають зазначеним розмірам.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для одної фази.
Детальну інформацію дивіться в каталозі

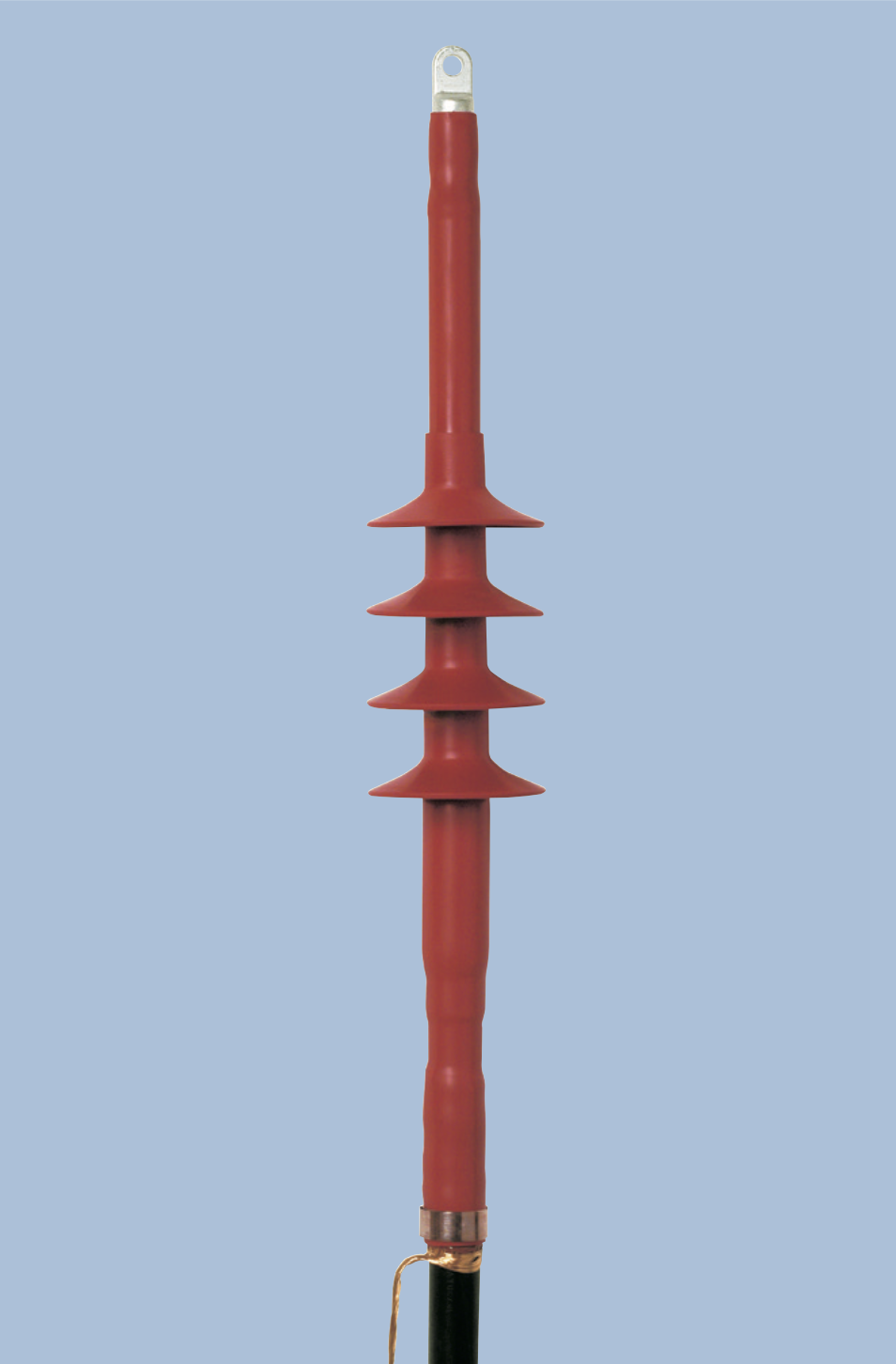

$Кінцеві муфти RWIT\RWOT для кабелів з пластмасовою ізоляцією для електрифікованих залізних дорог напругою до 25 кВ$

Кінцеві муфти RWIT\RWOT для кабелів з пластмасовою ізоляцією для електрифікованих залізних дорог напругою до 25 кВ

Для екранованих одножильних кабелів з пластмасовою ізоляцією з дротяним екраном, перерізом жил від 150 мм² до 240 мм² та зовнішнім діаметром ізоляції в діапазоні від 30 мм до 45 мм. Кабелі, що використовуються на напругу U_o/U_m 30/52 кВ та 41/72,5 кВ, як правило, відповідають зазначеним розмірам.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для однієї фази.
Детальну інформацію дивіться в каталозі.
