Для 3-х та 4-х жильних кабелів з бумажною ізоляцією та сталевою стрічковою бронею, включаючи кабелі зі зменшеним перерізом нейтралі. Наприклад: ААБл, ААШв, СБ, АСБУ, ААБлУ, N(A)KBA.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Для з'єднання 3-х та 4-х жильних кабелів з бумажною та пластмасовою ізоляцією з бронею чи без броні. Наприклад, для з'єднання кабелів: ВВГ, АВВБ, ВВбШв, NYM, N2XY, AMCMK з кабелями: ААШв, СБлУ, ААБв, ААШв, ААГ, СБГ.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

З'єднувальні та відгалужувальні муфти розроблені  для 1-, 2-, 3-, 31/2-, 4- х та  5-ти жильних кабелів з пластмасовою ізоляцією без броні. Наприклад: ВВГ, АВВГ, АПвП, NAYY, NYM, N2XY.

Жили кабелю з'єднуються механічними з'єднувачами, що входять в комплект муфти, або які вибираються згідно розмірам, зазначеним в таблиці. Жили розводяться і між ними встановлюється горизонтальна перегородка. Місце з'єднання вкладається в корпус таким чином, щоб перегородка корпусу ввійшла між жил та злегка вдавлювалась в гель. Корпус муфти закривається до характерного клацання та скріплюється пластмасовим ремінцем, що перешкоджає випадковому відкриттю корпуса. При необхідності відгалуження жили відходячого кабелю вкладається паралельно жилам основного кабелю.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться  в каталозі

Відео монтажу муфти RayGel

Муфти розроблені для 4-х жильних кабелів з бумажною та пластмасовою ізоляцією з бронею та без броні. Наприклад: ВВГ, АВВГ, АПвП, NYM.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Ізоляційний адаптер забезпечує надійну герметизацію, ізоляцію та електричне з'єднання між кінцевими муфтами Райхем та РП з газовою ізоляцією на напругу до 20 кВ з бушингами типу С.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться  в каталозі

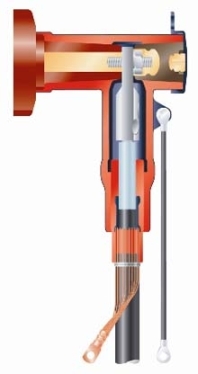

Екрановані адаптери Райхем призначені для приєднання одножильних кабелів з пластмасовою ізоляцією до комірок РП з газовою ізоляцією з бушингами типу С на напругу до 35 кВ. Приєднання може бути виконано також і для паралельного підключення 2-х та 3-х кабелів. Така конфігурація потребує механічного закріплення кожного кабеля в комірці. Для підключення навантаження до 1250А до бушингів типу С можливе паралельне приєднання трьох кабелів в паралель.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

ОПН встановлюються безпосередньо на шпильку підключення адаптера та обмежують рівень напруги до безпечного. ОПН RDA встановлюються разом з будь-якими кінцевими муфтами  Райхем з використанням адаптера RICS-51x9. Адаптер має додатковий канал для підключення ОПН. Конструкція адаптера не набагато  більша звичайного адаптера, що дозволяє йому вписатися в габарити кабельних відсіків більшості існуючих РП.

RDA – ОПН для системи RICS ОПН RDA використовуються на напругу від 6 до 24 кВ. ОПН має 1 клас розряду лінії та номінальний струм к.з. 10 кА.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Для екранованих одножильних кабелів з пластмасовою ізоляцією на напругу 10, 20 и 35 кВ, наприклад: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R та ін.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в  каталозі

Муфта Raychem минулого покоління. Використовується для екранованих одножильних кабелів з пластмасовою ізоляцією на напругу 10 та 20 кВ, наприклад: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R та ін.

Виробник: Tyco Electronics Raychem GmbH

Для екранованих трьохжильних кабелів з пластмасовою ізоляцією на напругу 10, 20 и 35 кВ, з бронею та без броні, наприклад: АПвП, АПвВ, АПвБбШпв, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XSY, N2XSEY, N(A)2XS2Y, 2XSEYBY, AHXCMK-WTC, RG70RNR

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Для 3-жильних кабелів з бумажною ізоляцією в загальній оболочці на напругу 6 та 10 кВ, наприклад: АСБ, ААБУ, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, N(A)KBA, N(A)KLEY.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться в каталозі

Відео монтажу муфти GUSJ

Для з'єднання кабелів з пластмасовою ізоляцією та кабелів з бумажною ізоляцією на напругу 10, 20 та 35 кВ. Наприклад, для з'єднання кабелів типу: АПвВ, ПвПуг, АПвБбШпв, AHXCMK-WTC, N(A)2XS2Y, N2XS(F)2Y, RG7H1R, з кабелями типу: АСБ, ААБлУ, СБ, ААГ, АСБГ, СБГ.

Виробник: Tyco Electronics Raychem GmbH

Детальну інформацію дивіться  в каталозі

Для екранованих одножильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ, наприклад: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R та ін.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

Для екранованих трьохжильних кабелів з пластмасовою ізоляцією напругою 10, 20 та 35 кВ, з бронею чи без броні, чи мідним стрічковим екраном наприклад:  АПвП, АПвВ, АПвБбШпв, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XSY, N2XSEY, N(A)2XS2Y, 2XSEYBY, AHXCMK-WTC, RG70RNR

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться  в каталозі

Для 3-жильных кабелів з бумажною ізоляцією та загальною алюмінієвою чи свинцевою оболочкою напругою 6 та 10 кВ, наприклад: АСБ, ААБУ, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, N(A)KBA, N(A)KLEY.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

Відео монтажу муфти GUST

Комплект трьох кінцевих термоусаджувальних муфт внутрішнього встановлення для одножильних кабелів зі зшитого поліетилену з мідним проволочним екраном.

Для гнучких екранованих кабелів з гумовою ізоляцією напругою 6 кВ, наприклад: КГЭ, КГпЭ, NYHSSYCY, NTS, NSS

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

Для трьохжильних кабелів з пластмасовою ізоляцією без напівпровідного екрану з бронею чи мідним стрічковим екраном напругою  6 кВ, наприклад: АВВГ, ВВБбШв, ВВБ, NYSY, NAYSEY

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для 3-х фаз.
Детальну інформацію дивіться в каталозі

Для екранованих одножильних кабелів з пластмасовою ізоляцією з дротяним чи металевим стрічковим екраном, перерізом жил від 35мм² до 240 мм² та зовнішнім діаметром ізоляції в діапазоні від 26 мм до 52 мм. Кабелі, що використовуються на напругу  72,5, 111 и 150 кВ, як правило, відповідають зазначеним розмірам.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для одної фази.
Детальну інформацію дивіться в каталозі

Для екранованих одножильних кабелів з пластмасовою ізоляцією з дротяним екраном, перерізом жил від 150 мм² до 240 мм² та зовнішнім діаметром ізоляції  в діапазоні від 30 мм до 45 мм. Кабелі, що використовуються на напругу U_o/U_m 30/52 кВ та 41/72,5 кВ, як правило, відповідають зазначеним розмірам.

Виробник: Tyco Electronics Raychem GmbH

Один комплект містить матеріали для однієї фази.
Детальну інформацію дивіться в каталозі.
